1．背景

隨著社會的不斷進步與科學技術的不斷發展，人們?cè)絹?lái)越關心我們賴以生存的地球，世界上大多數國家也充分認識到了環境對我們?nèi)祟惏l(fā)展的重要性。各國都在采取積極有效的措施改善環境，減少污染。這其中最為重要也是最為緊迫的問題就是能源問題，要從根本上解決能源問題，除了尋找新的能源，節能是關鍵的也是目前最直接有效的重要措施。節能是我國可持續發展的一項長遠發展戰略，是我國的基本國策。

為規范和促進鍋爐節能工作，2010年8月國家質量監督檢驗檢疫總局頒布了《鍋爐節能技術監督管理規程》（TSG G0002-2010），規程對鍋爐設計、制造、安裝、改造、維修和使用等環節的節能工作提出了明確要求，其中第二十三條明確提出了以天然氣為燃料的鍋爐，宜采用半冷凝或者全冷凝尾部熱交換裝置，回收煙氣中的熱量。

天然氣主要成分是烷烴，其燃燒產物主要為二氧化碳和水，其中排放的煙氣中水蒸氣的體積分?jǐn)?shù)在20%左右。通常燃?xì)鉄崴仩t的排煙往往處于過熱狀態，因此水蒸氣往往會隨煙氣從煙囪中排放到大氣中去。由于水的氣化潛熱較大，大約有11%的天然氣低位發熱量用于將水加熱為水蒸氣，并隨著煙氣排出，而未被利用。另外鍋爐最大的熱損失就在于排煙損失。眾所周知，排煙溫度每降低13-18℃，排煙熱損失將下降1%。如果能將煙氣溫度降到露點以下，使煙氣中部分水蒸汽凝結放出熱量，充分利用其潛熱，可以極大地提高鍋爐熱效率，甚至可以使鍋爐效率達到100%（以低位發熱值為基準）。

2.系統介紹

燃?xì)忮仩t煙氣冷凝余熱深度利用系統是采用煙氣冷凝技術，在鍋爐尾部增設煙氣冷凝模塊，利用煙氣余熱加熱鍋爐燃燒用空氣、給水或其他工藝用冷源，同時配套燃燒器耐溫改造、風機提效或更換及鍋爐系統改造等措施的一個綜合節能系統。其目的是提高鍋爐效率，節約燃料，節省成本。一般情況下，煙氣溫度可降至50℃以下，節能率約在5~10%之間。

系統由煙氣冷凝模塊、高溫燃燒器、煙氣切換閥、煙風道及控制系統等組成。

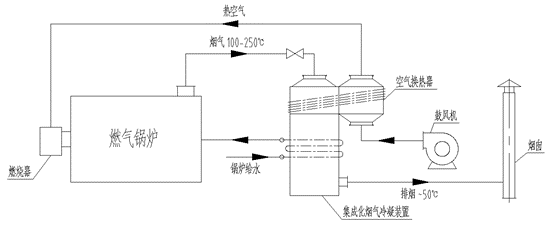

煙氣冷凝余熱深度利用系統流程圖

3.系統特點

l  節能效果顯著，節能率在5~11%之間。

l  煙風道阻力小，不用更換風機。

l  撬裝化設計，結構緊湊，成本低，投資回收期短。

l  耐腐蝕、零泄漏；安全可靠
