◇背景
某油田稠油熱采采出液因轉油泵耐溫低于100℃，輸油系統設計采出液進開口儲液罐降溫后，再經轉油泵輸送，大量的蒸汽閃蒸和伴生氣從大罐冒出，出現蒸汽”白龍“環保污染和熱能浪費。
◇系統介紹
全系統由相變換熱裝置、放散裝置、干式空冷器、采暖系統和自動控制系統組成。
高溫采出液進入閃蒸相變換熱裝置內閃蒸降溫，溫度降低至適當溫度后經外輸泵進入輸油管線中；閃蒸氣在裝置內與防凍液進行換熱、冷凝，冷凝液與采出液混合后一起流出；在冬季采暖期內，防凍液大部分進入空冷器中進行冷卻，另一小部分進入站內供暖系統中進行室內采暖，降溫后兩路防凍液混合再進入裝置內，循環動力依靠循環泵提供；不凝氣體從裝置上部進入放散裝置冷卻，最終排出；在采暖系統進口裝設調節閥，方便進行室內溫度控制；整個系統采用PLC自動控制系統。
項目配套400KW相變換熱裝置，每年減少5000t閃蒸汽排放及每年節約采暖用蒸汽約1000t。

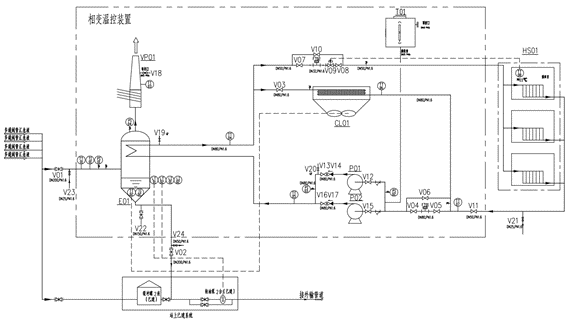

E01—立式緩沖罐；VP01—放散換熱器；CL01—空冷器；P01、P02—循環泵；T01—膨脹水箱；HS01—采暖系統。
◇系統特點
采用相變換熱技術，來液流量不穩定對設備的性能影響較小，在相對較大的變化范圍內均可穩定運行。
根據采出液的特點，進行蒸發段結構設計，使得采出液的阻力最小，使原油粘度適應性強，裝置具有防沉沙功能，能夠降低泥沙堆積的可能。
采用干式空冷器，無水資源浪費，適用范圍廣。
采用全自動控制。
采用集成化、模塊化撬裝設計，運輸安裝方便。
項目實現環保節能雙功能。
